VT Badania wizualne (Visual Testing) – na czym polegają i gdzie się je stosuje?
Po co komu badania wizualne?

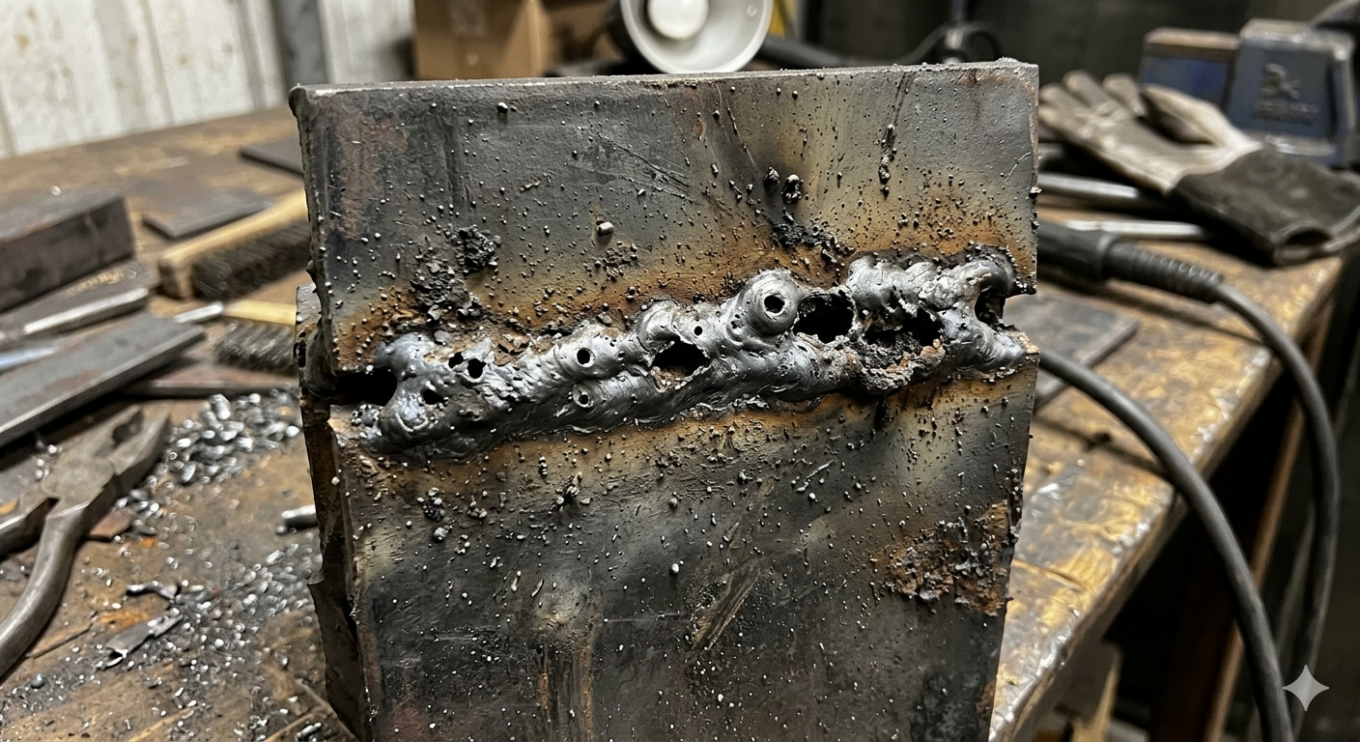

Panie, kto panu to tak spie… pospawał?!
Czasem już na pierwszy rzut oka widać, że coś jest nie tak — i właśnie od tego zaczyna się VT.
Badania wizualne to pierwszy etap kontroli jakości, który pozwala szybko wychwycić oczywiste niezgodności, zanim sięgniesz po bardziej zaawansowane metody, takie jak UT czy RT. VT to prosty, ale bardzo ważny filtr, który pozwala od razu odrzucić część błędów.
Co to jest VT?
Badania wizualne (VT – Visual Testing) to metoda badań nieniszczących polegająca na ocenie stanu powierzchni materiału za pomocą wzroku.
Brzmi banalnie – ale tylko pozornie.
W praktyce:
- inspektor ocenia element „gołym okiem”
- wspomaga się prostymi narzędziami (lupa, lusterko, endoskop)
- szuka niezgodności na powierzchni
Kluczowe jest to, że metoda nie wymaga skomplikowanej aparatury, ale wymaga uważności, której od początku uczymy na naszych szkoleniach NDT.
Co wykrywa badanie wizualne?
Badania wizualne pozwalają wykryć wady powierzchniowe. To właśnie ich główna rola – szybkie wychwycenie tego, co jest widoczne bez ingerencji w materiał.
Najczęściej są to:
- pęknięcia
- porowatość
- wżery korozyjne
- nieciągłości spoin
- uszkodzenia mechaniczne
- deformacje elementów
Najważniejsze ograniczenie tej metody jest proste i trzeba je jasno powiedzieć – VT widzi tylko to, co znajduje się na powierzchni. Nie daje informacji o wnętrzu materiału.
Jeśli chcesz zobaczyć co jest w środku, przejdź do metod objętościowych: UT i RT.
Jak wygląda badanie VT w praktyce?
Proces jest prosty, ale musi być wykonany poprawnie:
- przygotowanie powierzchni (czystość!)
- odpowiednie oświetlenie i dostęp do badanego elementu
- oględziny elementu
- ewentualne użycie narzędzi (lupa, kamera inspekcyjna)
- ocena i zapis wyników
W teorii wygląda to banalnie.
W praktyce – to właśnie na tym etapie popełnia się najwięcej błędów.
Dlatego poprawne wykonywanie badań VT najczęściej zdobywa się poprzez praktykę i szkolenia NDT.
Gdzie stosuje się badania wizualne VT?
Badania wizualne stosuje się praktycznie wszędzie tam, gdzie kontrolowana jest jakość elementów.:
- Przemysł energetyczny: kontrola kotłów, rurociągów, turbin, wymienników ciepła
- Przemysł petrochemiczny: inspekcja zbiorników, instalacji rafineryjnych, rurociągów transportowych
- Przemysł lotniczy: kontrola elementów konstrukcyjnych samolotów, łopatek turbin, podwozia
- Budownictwo: ocena stanu konstrukcji stalowych, betonowych, wykrywanie pęknięć
- Przemysł motoryzacyjny: kontrola jakości złączy spawanych, odlewów, elementów nośnych
- Przemysł stoczniowy: inspekcja kadłubów statków, spoin, instalacji okrętowych
- Kolejnictwo: badanie szyn, wagonów, elementów trakcyjnych
To najszybszy sposób, żeby wychwycić oczywiste wady bez użycia zaawansowanego sprzętu. Dlatego VT bardzo często stanowi pierwszy krok przed zastosowaniem innych metod.
Zalety metody VT
Największą siłą tej metody jest jej prostota i dostępność.
- szybka realizacja badania
- niski koszt
- brak konieczności użycia skomplikowanego sprzętu
- natychmiastowy wynik
- możliwość zastosowania na każdym etapie procesu
Dzięki temu VT jest podstawowym narzędziem kontroli jakości w wielu branżach.
Ograniczenia – gdzie VT nie wystarczy?
I tu jest moment, gdzie wiele osób się myli.
VT ma poważne ograniczenia:
- nie wykrywa wad wewnętrznych
- zależy od doświadczenia inspektora
- łatwo coś przeoczyć
- jakość badania zależy od warunków (światło, dostęp)
To oznacza jedno – VT jest filtrem wstępnym, a nie pełną diagnozą.
Czy VT wystarczy do kontroli jakości?
W niektórych przypadkach tak. Szczególnie wtedy, gdy mamy do czynienia z prostymi elementami lub potrzebujemy szybkiej selekcji.
W większości sytuacji jednak VT to dopiero początek.
W praktyce wygląda to tak:
- najpierw wykonuje się VT
- następnie dobiera się odpowiednią metodę uzupełniającą
Dopiero połączenie kilku metod daje pełny obraz stanu technicznego elementu.
Jak zostać inspektorem VT2?
Jeśli chcesz zostać inspektorem NDT, schemat jest prosty:
- zdobądź podstawową wiedzę i praktykę w pracy, w której jest osoba z certyfikatem VT2
- zrób szkolenie VT 1+2
- zdaj egzamin i uzyskaj certyfikat
Proste, prawda? 😉
Szkolenia przygotowują do realnej pracy – obejmują zarówno teorię, jak i praktykę oraz przygotowanie do egzaminu kwalifikacyjnego zgodnego z normami ISO 9712.
Czym są normy ISO? Sprawdź w naszym przewodniku. [link]
Podsumowanie
Badania wizualne VT to najprostsza i najczęściej stosowana metoda NDT. Stanowią pierwszy etap kontroli jakości i pozwalają szybko wykryć wady powierzchniowe.
Jednocześnie mają swoje ograniczenia i nie mogą zastąpić innych metod.
Bez VT nie ma sensu zaczynać kontroli, ale na samym VT nie można kończyć.
