Normy ISO w badaniach NDT – przewodnik po standardach jakości

W tym artykule znajdziesz przegląd najważniejszych norm ISO w NDT i zobaczysz, jak działają w praktyce.

Normy i standardy, po co one w ogóle istnieją?

Wyobraź sobie, że każda firma bada konstrukcje „po swojemu”.

Jedna uzna pęknięcie za OK.
Druga odrzuci element.
Trzecia nawet go nie zauważy.

Efekt? Chaos, reklamacje i ryzyko awarii.

W świecie przemysłu badania nieniszczące nie mogą być kwestią przypadku. Aby wynik miał znaczenie, cały proces musi opierać się na twardych, międzynarodowych standardach. Dlatego istnieją normy ISO.

Normy ISO, co to właściwie jest?

ISO to International Organization for Standardization.

Organizacja, która tworzy międzynarodowe standardy – nie tylko dla NDT, ale praktycznie dla całego przemysłu. Normy to po prostu „wspólne zasady gry”: określają, jak wykonać badanie, jak je ocenić i kiedy element można dopuścić do użytku.

W praktyce:

• ISO = wspólny język dla firm na całym świecie
• dzięki temu wynik badania w Polsce ma znaczenie np. w Niemczech czy Norwegii

W NDT normy ISO są podstawą:

• odbiorów technicznych
• wymagań kontraktowych
• wyboru pracowników do projektu na podstawie posiadanych przez nich certyfikatów ISO i znajomości metod NDT

Przegląd kluczowych norm ISO w NDT

PN-EN ISO 9712 – certyfikacja personelu NDT

Zanim ocenimy materiał, musimy ocenić człowieka. Ta norma określa wymagania dotyczące kwalifikacji i certyfikacji personelu NDT. Definiuje ona trzy poziomy kompetencji: Stopień 1, 2 i 3, poświadczone certyfikatem. Dzięki temu wiadomo, jakie uprawnienia ndt zgodne z normą PN-EN ISO 9712 posiada dany specjalista

A dodatkowo określa:

• wymagania szkoleniowe
• ilość metod badań NDT
• egzaminy
• recertyfikację

Czy PN-EN ISO 9712 faktycznie jest tak ważne?

Certyfikat zgodny z PN-EN ISO 9712 jest uznawany na całym świecie, co pozwala inspektorom na pracę przy międzynarodowych projektach w energetyce, lotnictwie czy petrochemii.

Bez certyfikatu zgodnego z tą normą, inspektor nie funkcjonuje „oficjalnie” na rynku. Dlatego większość firm wymaga certyfikatu zgodnego z normą XX-EN ISOISO 9712 już na etapie rekrutacji lub wejścia na projekt.

Chcesz zdobyć certyfikat NDT zgodny z PN-EN ISO 9712? Sprawdź nasze szkolenia.

PN-EN ISO 17635 – ogólne zasady badań spoin

Zastanawiasz się, jak dobrać metodę badań nieniszczących spoin? Norma ISO 17635 to „mapa drogowa” dla inżynierów, która pomaga precyzyjnie dobrać [Metody badań NDT] do konkretnego przypadku.

Przy wyborze metody badań norma nakazuje uwzględnić:

• wymagania jakościowe projektu,
• rodzaj i grubość materiału,
• zastosowany proces spawania.

Dzięki tej normie wiemy, kiedy wystarczy proste badanie wizualne (VT), a kiedy konieczne jest użycie zaawansowanych metod objętościowych, takich jak badania ultradźwiękowe (UT) czy radiograficzne (RT).

PN-EN ISO 17637: Standard dla badań wizualnych (VT)

Badania wizualne to zazwyczaj pierwszy i kluczowy etap kontroli jakości. Norma PN-EN ISO 17637 precyzyjnie określa, jak takie badanie powinno wyglądać „od kuchni”. Nie wystarczy tylko „rzucić okiem” – norma definiuje konkretne warunki techniczne:

• Oświetlenie: minimum 350 luksów.
• Odległość obserwacji: maksymalnie 600 mm.
• Kąt patrzenia: nie mniejszy niż 30°.

Stosowanie tych wytycznych pozwala na wczesne wykrycie wad powierzchniowych, takich jak pęknięcia czy podtopienia, co znacząco redukuje koszty ewentualnych napraw.

Każda z metod (VT, MT, PT, UT, RT) posiada swoje osobne normy mówiące o technice badania dla danego sektoru przemysłu. Nie wszystkie te normy mają status norm ISO, ale prawie wszystkie mają status norm europejskich (PN-EN).

PN-EN ISO 5817 – poziomy jakości spoin

Kiedy Inspektor NDT znajdzie już niezgodność w materiale, musi zdecydować, czy jest ona dopuszczalna. Tutaj z pomocą przychodzi norma PN-EN ISO 5817, która wprowadza trójstopniowy system klasyfikacji jakości spoin dla stali, niklu i tytanu, a poziomy jakości spoin B C D i różnice między nimi pozwalają na obiektywną ocenę pracy spawacza:

• Poziom B: Wysokie wymagania – dla konstrukcji krytycznych, jak mosty, rurociągi, suwnice, kadłuby statków czy zbiorniki wysokociśnieniowe.
• Poziom C: Standardowa praktyka przemysłowa – najczęściej stosowany kompromis między jakością a kosztem.
• Poziom D: Najmniej rygorystyczne wymagania.

To właśnie ta norma pozwala na obiektywną ocenę pracy spawacza i eliminuje subiektywizm w procesie kontroli jakości.

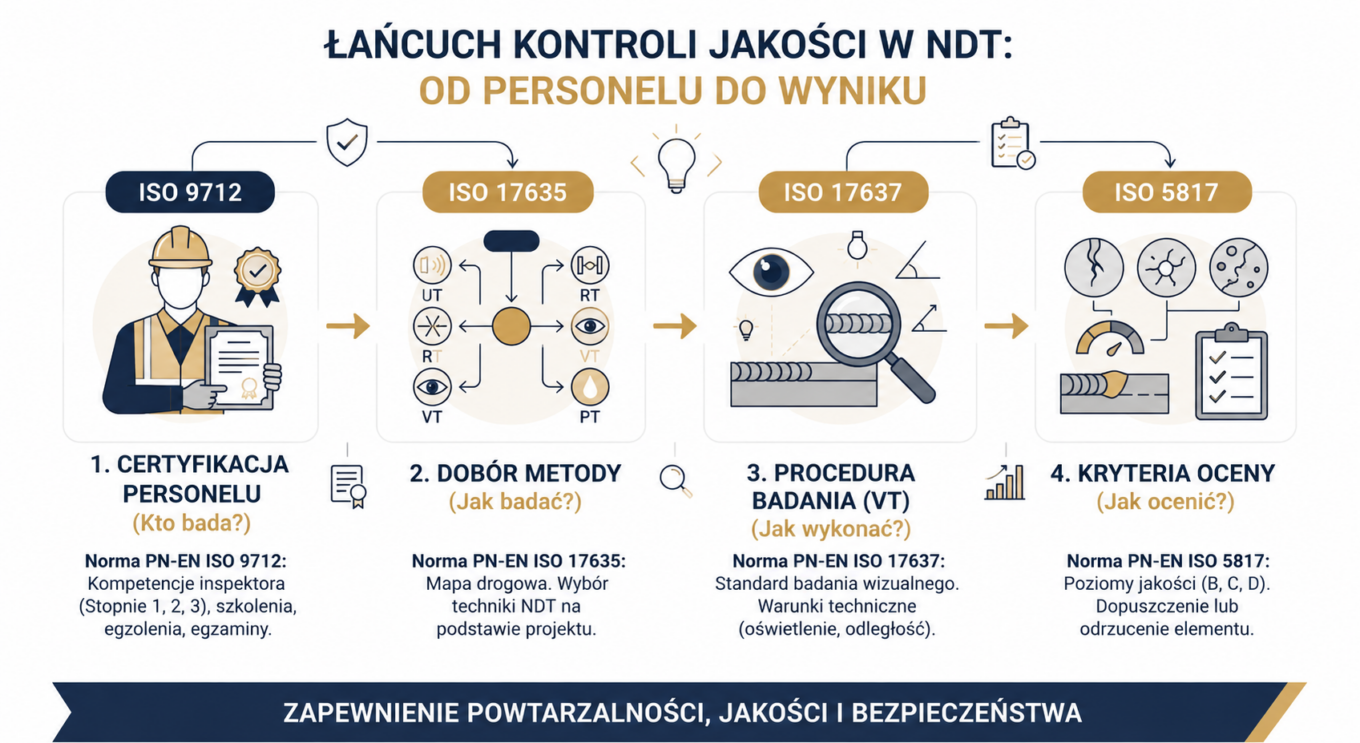

Jak to się łączy w całość?

Normy nie działają w izolacji – tworzą nierozerwalny łańcuch:

• ISO 9712 mówi nam, kto może badać.
• ISO 17635 podpowiada, jaką metodę wybrać.
• ISO 17637 instruuje, jak wykonać badanie wizualne.
• ISO 5817 decyduje, jak ocenić wynik w metodzie wizualnej..

W praktyce normy ISO są podstawą odbiorów technicznych. Wymagania jakościowe określone w dokumentacji często odwołują się do tych standardów, a ich spełnienie jest weryfikowane m.in. przez jednostki takie jak Urząd Dozoru Technicznego.

Dlaczego praca według norm jest tak ważna?

Stosowanie standardów ISO to nie tylko „papierologia”. To realne korzyści dla biznesu i bezpieczeństwa:

1. Bezpieczeństwo: Wczesne wykrywanie wad zapobiega katastrofom budowlanym.
2. Porównywalność: Wyniki badań są spójne niezależnie od tego, czy badanie wykonano w Polsce, czy w Niemczech czy w Hiszpanii.
3. Ekonomia: Optymalny dobór metod minimalizuje koszty kontroli.
4. Zgodność prawna: W wielu branżach praca według norm jest wymogiem kontraktowym i prawnym.

Podsumowanie

Normy ISO w NDT:

• porządkują cały proces
• zapewniają powtarzalność
• pozwalają podejmować decyzje techniczne

Bez nich:

• nie ma powtarzalności wyników
• nie ma jakości
• nie ma bezpieczeństwa
